ブラシモータ用コントローラ

RCのブラシモータ用の正逆転スピードコントローラを調べてみました。



シンプルな回路で大電流出力です。

主回路

f:id:haratkhr:20171114130147j:plain

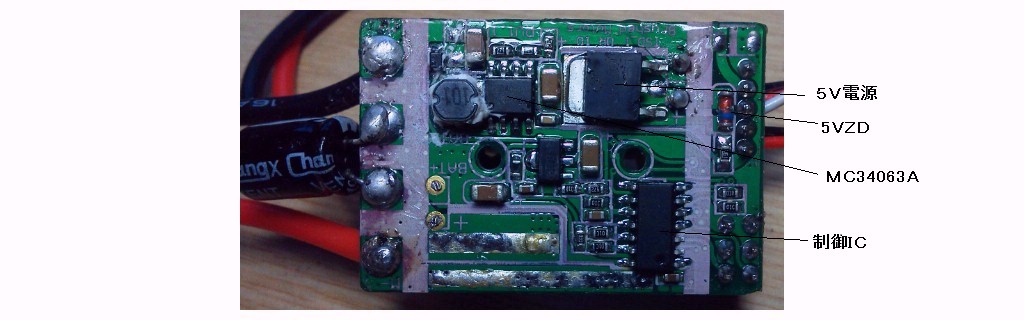

制御部品実装面

f:id:haratkhr:20171114132221j:plain

裏面にFET6石が実装されています。

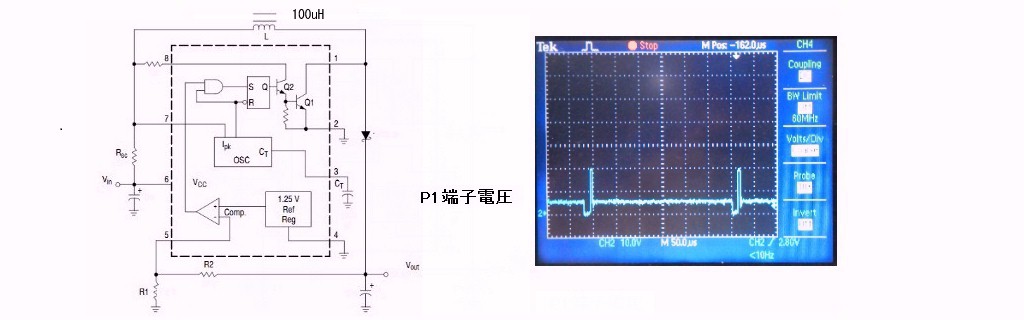

ハイサイド駆動電源

6-12Vの電源よりIC(MC34063A)を使用した20VのStep-Up電源です。

f:id:haratkhr:20171114131804j:plain



FETのVDSに余裕がなく、電源電圧を13Vにすると短絡故障しました。
