Power Tool Batteryを使用した高出力の充電式電動工具の普及が進んでいます。
(紹介動画:https://www.youtube.com/watch?v=vnThQLOldvM)
ハイブリッド自転車用バッテリーとして、Power Tool Batteryを入手し、検討しています。
電圧:18V 容量:9Ah 162Wh
BL1890互換、急速充電器DC18RC、DC18RA対応。
Li-ion3Ah 3並列/5直列
Li-ion電池パック と異なり、出力端子は電池端子と直結されてます。
直列使用と電流の自由度の為に、通電制御用FETは内蔵されていません。
◎バッテリーには電流検出がなく、制御基板(電池電圧検出、温度検出、通信回路)がPower Tool本体、専用充電器と連携して充放電制御しています。
◎保護機能は過電流保護、過充電防止、過放電防止、自己故障診断などが表記されています。
残量表示
独立した表示基盤があり指でスイッチを押すことにより、3秒間、残量が3LEDで表示されます。
表示後、電源を遮断し、電池の放電を防止しています。
ハイブリッド自転車用充電器
ハイブリッド車の充電は走行時充電が主で、補助の商用充電は充電余裕を確保するため、約80%充電としています。

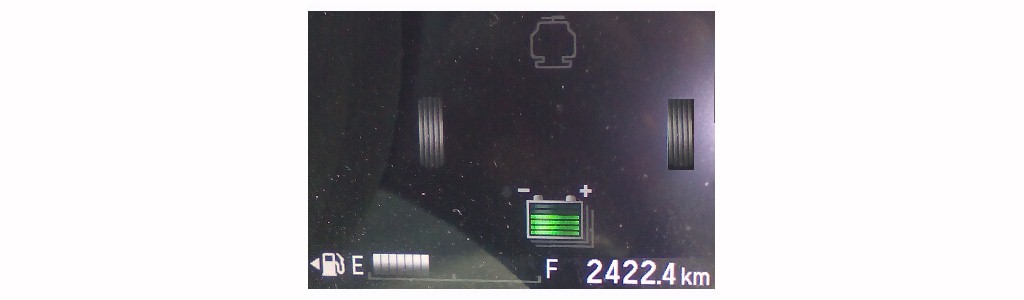

参考ですが、ハイブリッド車の充電表示も100%になりません。
80%充電回路案
各Li-ion電池は 約3.9~4.1V に充電されます。
簡単な制御ですが、充電量が10%-80%で動作するため、過充電の危険は無いと考えています。
