FD用SPMモータ

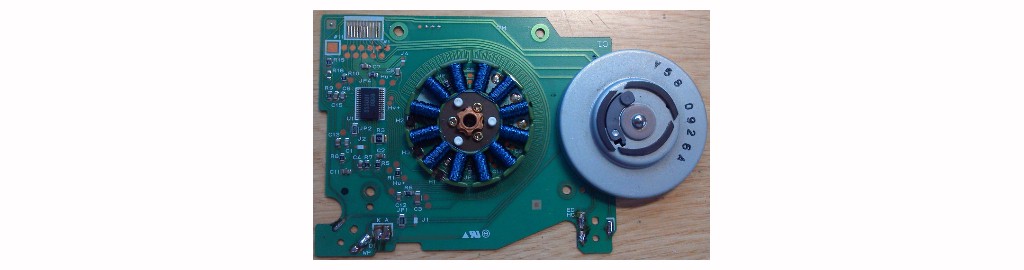

フロッピードライブにはホール素子を使用したSPMモータ が使われています。

鉄板ベースのP基板が使われています。

f:id:haratkhr:20170812125529j:plain

三相12磁極/16極磁石極

磁石:2mm厚x5mm

ヨ-ク断面積:0.5x6mm

f:id:haratkhr:20170812130616j:plain



巻線

磁路断面2.0x3.0mm

Φ0.25mm  約60ターン

巻線の合成抵抗:4.5Ω インダクタンス:7.8mH(磁石無し)

中性点-U、V,W間抵抗:3.75Ω インダクタンス:3.0mH(磁石無し)

直列4巻線の、3組のスター結線です。

f:id:haratkhr:20170812000523j:plain

 速度起電力

約1回転時の端子間の電圧波形です。

f:id:haratkhr:20170812132902j:plain

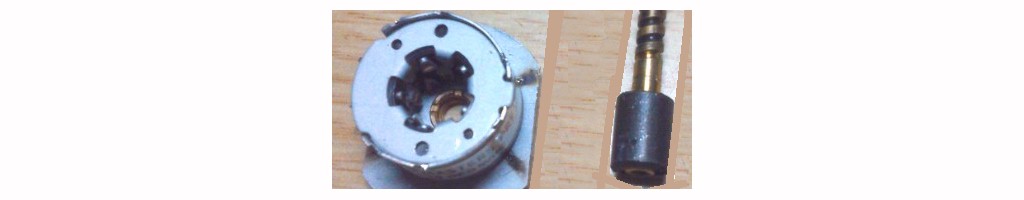

 磁気ヘッドの移動にはPM型のステッピングモーターがつかわれています。

f:id:haratkhr:20170813191354j:plain
