半波定電流逆変換回路

半波定電流逆変換回路を紹介します。

直流送電に使用される逆変換器は、サイリスタを用い他励式変換器より、IGBTを用いたMMC自励式変換器に変わってきています。

MMCは高調波フィルター、無効電力供給装置が不要のメリットがありますが、複雑です。

この技報で紹介している定電流逆変換回路は、FET／IGBTを用いた他励式変換器です。

MMCと同様に、高調波フィルター、無効電力供給装置が不要です。

超高圧直流送電にはMMCが最適ですが、それ以外では定電流逆変換回路が適していると考えています。

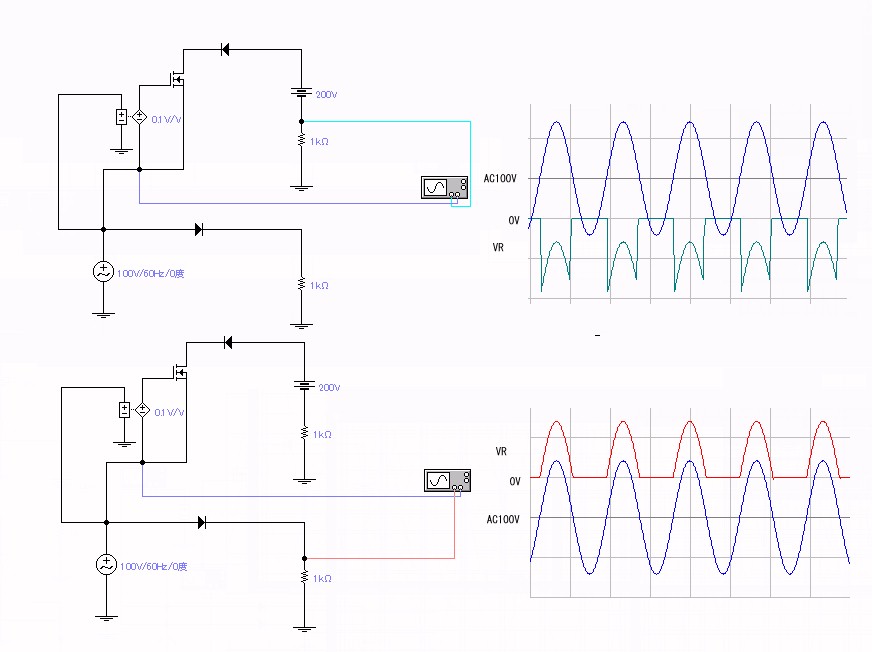

半波逆変換／順変換 回路

半波逆定電流変換回路は最も簡単な逆変換回路です。

交流電源の極性が図中の +の場合にFETをオンさせ、定電流回路より交流電源に電流を流し回生します。

純変換回路ではAC100ｖ電源から負荷抵抗に電力が供給されます。

逆変換回路ではDC200V電源よりAC100V電源、負荷抵抗へ電力が供給され、電流方向は純変換と逆になります。

　シミュレーション波形例

　DC200Vの電圧を変化させ定電流にすると、電流波形は半波の矩形波に出来ます。

 参考　

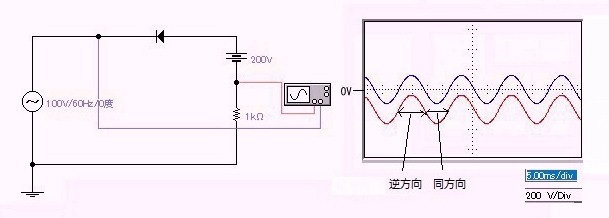

　FETがない場合のシミュレーション波形例

　電源電圧と負荷電圧が同方向になり逆変換になりません。
