4極ブラシモ-タ

4極ブラシモ-タを調べました。



通常、ブラシモータは2極ですが、高トルクが必要な場合4極が採用されています。

 4極ブラシモータ 例

 1.電車用電動機 の4極 4ブラシ直流電動機

 2.電動パワ-ステアリング用 4極 4ブラシモータ

 3.高トルクDCブラシモータ(M社のSシリーズ)

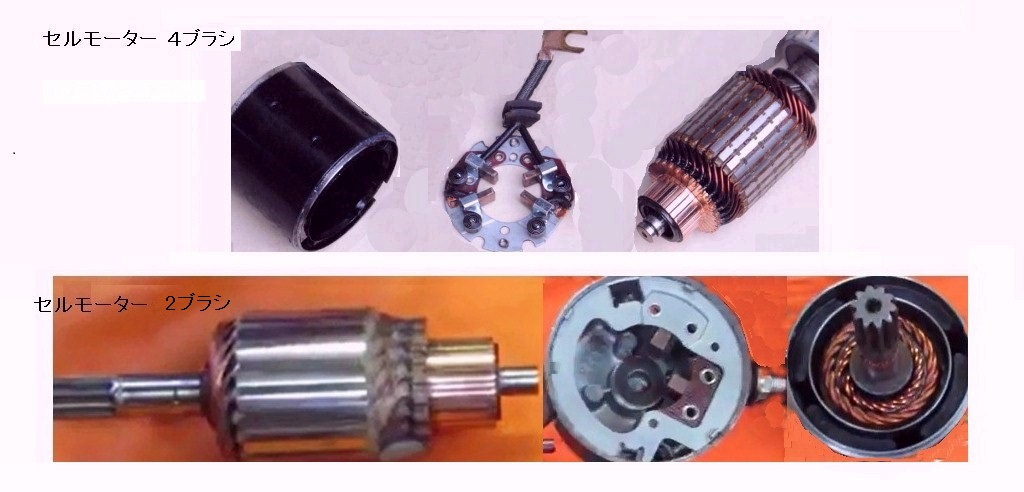

 4.セルモーター

f:id:haratkhr:20190102202447j:plain



高トルクDCブラシモータを入手出来ないので、4極ブラシモ-タの構造を推定しました。

f:id:haratkhr:20180624131838j:plain

概要(2極 -> 4極)

  スロット:3 -> 6

  巻線:3コイル -> 6コイル

  整流子:3 -> 6

  ブラシ配置:180° -> 90°

  トルク: 1倍 -> 2倍

・トルクは2極の2倍

・対極のブラシを接続してブラシ数は 2



4極ブラシモ-タの構造を参考しながら、

Newアウターロータ型SPMモータ  の高トルク(多極)化を検討しています。

 8極アウターロータ型SPMモータ

f:id:haratkhr:20181209111217j:plain

( Newアウターロータ型SPMモータは 、新機構により機械強度を大きくし高出力化しています。)
