MMCを使用した交流から直流への変換器を調べました。
高圧直流送電では、交流から直流への変換と、直流から交流への変換が行われています。
直流-交流 変換器は制御により、交流-直流 変換器に切替わります。
2レベル交直変換器
IGBTがオフの場合、直流出力は交流電圧の全波整流電圧になります。
直流-交流 変換器の動作で、発生させる交流出力電圧を交流電源電圧より低くすると、交流側より直流側へ電流が流れます。
ロウサイドのIGBTのみオンオフさせ、昇圧チョッパー動作とすることも可能です。
MMC交直変換器
数種の回路方式が提案されています。
例 1

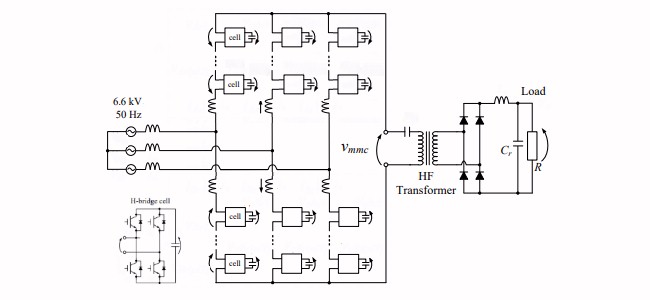

例 2
例 3
例 1はシュミレーションで動作を確認する予定です。
例 2は効率が著しく低くなると推定しています。
例 3は動作確認の目途がたっていません。
