New SRモータを見直し、ＥＶ用モータへの適用を検討しています。
動作原理の再確認

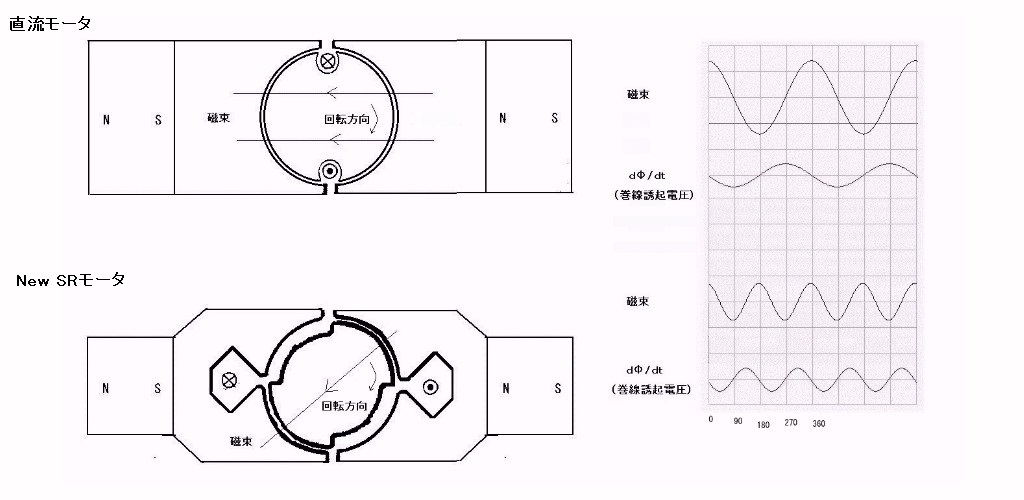

直流モータとNew SRモータは、回転子を回転させると、巻線と鎖交する磁束が変化し、巻線に誘起電圧が発生します。
回転速度が同一なら、誘起電圧の値は同等です。
誘起電圧が発生する巻線に電流を流すとトルクが発生します。

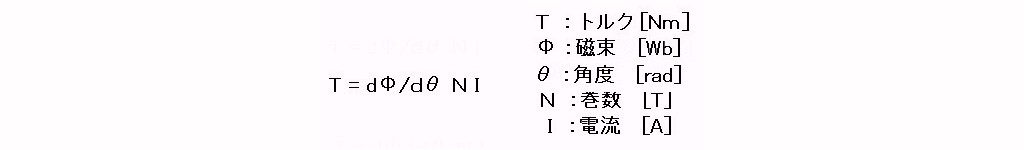

上記の式は、「機械出力＝入力電気」より求めています。
直流モータは巻線の位置、New SRモータは突極ロータの位置に対応して電流方向を切り替えるとモータになります。
突極ロータを回転させると巻線に電圧が発生し発電機になります。
SRモータは励磁エネルギーの蓄積と回収動作があるため、力率は50％以下になる弱点があります。
New SRモータはSRモータと同様に突極構造のロータを使用しますが、 直流モータと同様に励磁エネルギーの蓄積と回収の動作がなく力率は100％です。
