スマートEV に使用するFB昇圧コンバータの新駆動回路の動作確認を進めています。
一般に、DC-AC正弦波インバータには、駆動が容易なPP昇圧コンバータが使用されていますが、昇圧トランスの一次巻線間のリーケージインダクタンスと効率の課題があります。
この課題は、FB（フルブリッジ）コンバータにすることにより解決できますが、ハイサイド側のFETの駆動をシンプルな回路で安定的な動作を得ることはは難しく、FBコンバータの使用例は多くありません。
新駆動方式（動作確認モデル）

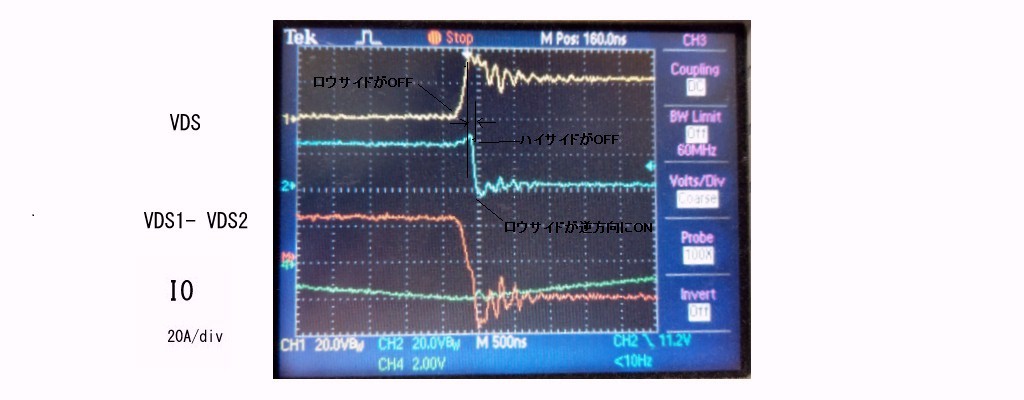

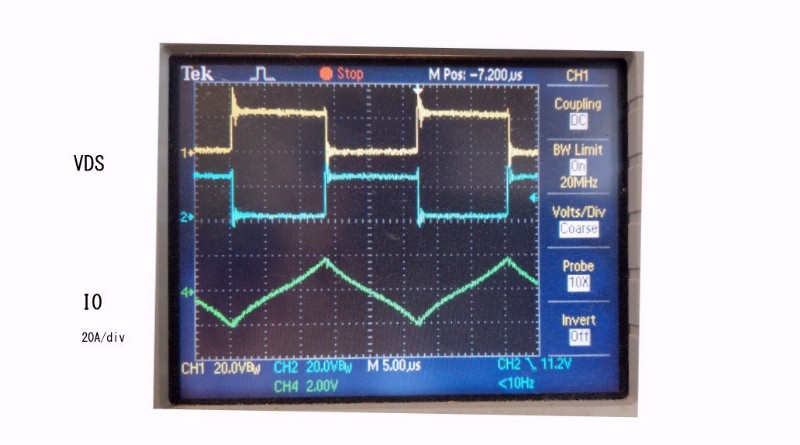

動作波形例（無負荷時）
高周波トランスを 5KWで設計にしている為、励磁電流が大きくなっています。
ほぼ理想的なスイッチングになっています。
駆動回路の詳細は非公開にしていますが、要望があれば開示します。
