電動機用の電磁式押し釦開閉器を紹介します。
一般に、電動機の運転停止には、リレーシーケンス制御回路、押し釦開閉器が用いられますが、
リレーシーケンス制御回路と同等動作の電磁式押し釦開閉器があります。

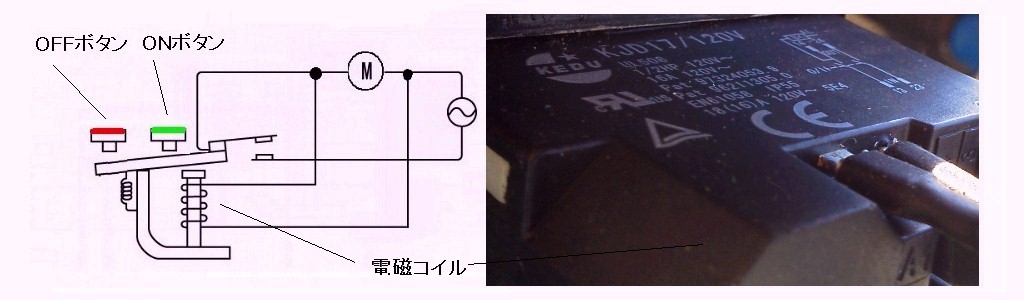

電磁式押し釦開閉器
使用例 単相誘導電動機 100V 1500W
ONボタンを押すと、接点は閉じモーターが運転し、電磁コイルで接点は閉じ状態を保持します。
OFFボタンを押すと、接点を開きモーターが停止します。
電源を遮断するとリセットされ、電源再投入して運転しません。
コストはリレーシーケンス制御回路の1/3以下と推定します。
リレーシーケンス制御回路
ONボタンスイッチBS-1を押すと、52-MCの主接点(a接)と補助接点(a接)は閉じモーターが運転し、補助接点で自己保持します。
OFFボタンスイッチBS-2を押すと、自己保持を解き、モーターが停止します。
サーマルリレー(51-THR)がトリップするとモーターが停止します。
押し釦開閉器
ONボタンを押すとON状態となり、ボタンから手を離してもON状態を保持します。
OFFボタンを押すとOFF状態になります。
(ロック機構でON/OFF状態を保持し、電源を遮断しても、ON/OFF状態は変わりません。)
